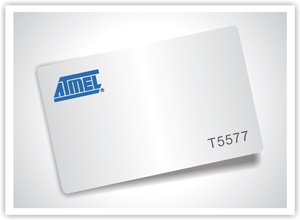

T5577卡

T5577是T5557、T5567的升级版芯片兼容后两种芯片。该芯片共有330 bit 的 EPROM (分布为10个区块, 每个区块 33 bit)，能从 T5557 读写器上被读/写。 区块 0 是被保留用于设置 T5557 操作模式的参数配置块。区块 7 可以作用户数据块使用，亦可以为保护全部数据块而设置一组用户密码，用于避免未经许可的非法改写。

T5577卡规格：

芯片：T5577

尺寸：85*5*54*0.84mm（薄卡）、85.5*54*1.9mm（厚卡）

封装材料：PVC、ABS、PET、PETG

可选工艺：金底、银底、烫金、烫银、平码、凸码、激光码、印UV、四色印刷等。

技术指标

■ 非接触方式的读/写数据传输

■ 从 100 KHz到 150 KHz的无线电载波频率

■ 与e5550产品兼容并扩展的应用模式

■ 小容量, 其结构与国际标准 ISO/IEC11784 / 785 相容

■ 在芯片上掩模有75pF的谐振电容

■ 包括32 bit密码区在内的7 x 32 bit的E2PROM 存储空间

■ 单独开设有64 bit存储空间作为厂商可追溯的数据区

32-bit 配置寄存器在 E2PROM 中可作如下设置

■ 数据速率：RF/2 到RF/128或e5550的固定值(通常使用在RF/32或RF/64)

■ 调制/编译码：FSK、PSK、曼彻斯特、双相、NRZ(典型为：曼彻斯特)

■ 其他的选项：密码模式、最大区块特性、按请求回答(AOR)模式(默认值：PASS＝0、MAXB＝7、AOR＝0)；反向数据输出、直接访问模式、序列终结符、写保护(每一块完全锁位)、OTP 功能等。

存储体结构

存储体是 330 bit 的 E2PROM,安排在 0 和 1页的 10 个块中，每个块（包含被同时规划的 1 bit 锁块位）有 33 bit。第 0 页有8个存储块，其中的块 0 包含配置/控制数据, 在正常读操作期间是不被传输的。块 7 可以被用户当作写保护密码使用，与最大区块的显示值配合，可设置某些块值或第7块密码值不可见，只有知道密码的合法用户才能访问卡片中的数据块。每块存储体的位首，即第 0 bit, 是该块不可查看但可一次性改写的锁块控制位(即 OTP 特性。为安全起见，一应提供改写各块第 0 位的 OTP 功能)。第 1 页的 块 1 和块 2 包含可追溯数据，并且被 Atmel 在制造测试期间进行其数据规划并且锁定。

主要应用



广泛应用于酒店门锁卡、健康保险卡、校园一卡通、企业/工厂考勤卡、加油卡、上网卡、就餐卡、游戏卡、学生成绩卡、电话卡、戏院卡、娱乐卡等。











芯片卡识别：

1、通过系统和读卡器说明书或者向系统和读卡器供应商了解适配芯片型号；
2、我们免费寄样给客户测试芯片型号；
3、客户寄样给我们，我们免费帮客户测试芯片型号。
