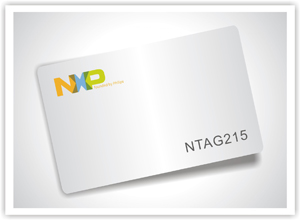

NTAG系列卡--NTAG203卡/NTAG213卡/NTAG215卡/NTAG216卡

NTAG203、NTAG213、NTAG215和NTAG216由恩智浦半导体公司开发，并作为标准NFC标签IC与NFC设备或NFC兼容型近距离耦合设备配合，广泛用于市场应用，如零售、游戏和消费电子等。NTAG203通信层（RF接口）符合ISO/IEC 14443A标准第2部分和第3部分；NTAG213、NTAG215和NTAG216（后文通称为NTAG）设计为完全符合NFC Forum类型2标签和ISO/IEC14443类型A规范。

目标应用包括户外和印刷媒体智能广告、SoLoMo应用、产品验证、NFC货架标签、手机配套标签。

目标用例包括户外智能广告、产品认证、手机配套标签、蓝牙或Wi-Fi配对、电子货架标签和名片。还可对NTAG存储器进行分段，以同时部署多个应用。

NTAG系列卡规格：

芯片：NTAG203/NTAG213/NTAG215/NTAG216

尺寸：85*5*54*0.84mm

封装材料：PVC、ABS、PET、PETG

可选工艺：金底、银底、烫金、烫银、平码、凸码、激光码、印UV、四色印刷等。

非接触式能源和数据传输

仅当IC连接天线时，才能建立NTAG通信。NTAG位于RF范围内时，高速RF通信接口允许数据的传输波特率为106 kb/ s。

部署简单，为用户提供便利

NTAG提供特殊功能，针对改善集成度和用户便利性而设计。

■ 快速读取能力允许仅采用一个FAST_READ命令扫描完整的NDEF消息，从而在高吞吐量的量产环境下降低开销。

■ 改进的RF性能允许更为灵活地选择形状、尺寸和材料。

■ 选用75 μm厚度的IC可生产超薄标签，实现更轻松的集成，如杂志或游戏卡。

安全

■ 每器件具有制造商编程的7字节UID

■ 具有一次可编程位的预编程功能性容器

■ 具有现场可编程只读锁定功能

■ 基于ECC的原创签名

■ 32位密码保护功能可防止未授权的存储器操作

符合NFC Forum Tag类型 2

NTAG IC完全符合NFC Forum Tag类型2技术规范，提供NDEF数据结构配置。

防干扰

智能防干扰功能允许同时有多个标签在现场工作。防干扰算法分别选择每一个标签，并确保选定的标签正确执行交易，不会因为现场存在另一个标签而受到干扰。

特性与优势

■ 非接触式数据传输和电源

■ 工作频率：13.56 MHz

■ 数据传输：106 kb/s

■ 数据完整性：16位CRC、奇偶校验、位编码、位计数

■ 工作距离：最远100 mm（取决于不同参数，如场强和天线几何尺寸）

■ 7字节序列号(ISO/IEC 14443-3 cascade level 2)

■ 用于自动序列化NDEF消息的UID ASCII镜像

■ 读取命令触发自动NFC计数器

■ NFC计数器的ASCII镜像可自动将NFC计数器值与NDEF消息相加

■ 基于ECC的原创签名

■ 快速读取命令

■ 真正防干扰

■ 50 pF输入电容

EEPROM

■ 168字节、180字节、540字节或924字节，以42页、45页、135页或231页、每页4字节进行组织

■ 144字节、144字节、504字节或888字节用户可自由读/写区（36页、36页、126页或222页）

■ 4字节已初始化功能性容器，具有一次可编程访问位

■ 前16页具有每页现场可编程只读锁定功能

■ 前8页具有每页（NTAG203）、前16页之后具有每两页(NTAG213)或每16页（NTAG215和NTAG216）现场可编程只读锁定功能

■ NTAG213、NTAG215、NTAG216可配置密码保护具有可选失败尝试限值功能

■ NTAG213、NTAG215、NTAG216有防修改支持功能性容器(CC)和锁定位

■ NTAG213、NTAG215、NTAG216有原创性检验支持ECC

■ 数据保存期为10年

■ 写入操作耐受程度为100,000个周期

主要应用

■ 智能广告

■ 产品与设备认证

■ 调用请求

■ SMS

■ 行动号召

■ 折扣券和优惠券

■ 蓝牙或Wi-Fi配对

■ 连接切换

■ 产品认证

■ 手机配套标签

■ 电子产品自标签

■ 名片
