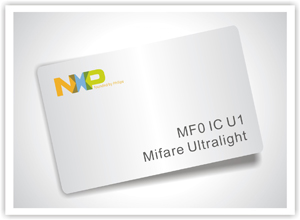

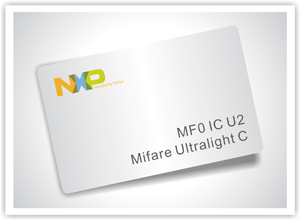

Ultralight系列卡--Ultralight/Ultralight C卡
恩智浦半导体开发的MIFARE MF0ICU1可配合近距离耦合设备(PCD)使用,符合ISO/IEC 14443 A标准(见参考1)。它设计为与公共交通网络中的单程票证、会员卡或活动日卡一同使用,可代替传统票证解决方案,如纸质票证、磁条票证或硬币。
随着非接触式近距离智能卡的普及,公共交通和活动运营商开始转向完全非接触式解决方案。用于专用票证的MIFARE Ultralight将减少系统安装和维护成本,以及终端损坏和车票卡住引起的机器故障。MF0ICU1可轻松集成到现有方案中,甚至还能升级标准纸质票证售票机。该低成本票证解决方案可帮助运营商减少系统中的现金流。
MIFARE Ultralight的机械和电气特性满足纸质票证制造商的要求。
非接触式能源和数据传输
MF0ICU1以少量匝数连接线圈。MF0ICU1符合BS EN753-2定义的TFC.0 (Edmondson)和TFC.1 (ISO)票证格式。
TFC.1格式票证由MF0ICU10芯片提供支持,该芯片集成17 pF片内谐振电容。
较小的TFC.0格式票证由MF0ICU11芯片提供支持,该芯片集成50 pF片内谐振电容。
防干扰
智能防干扰功能可实现多卡同时工作。防干扰算法分别选择每一张卡,并确保选定的卡正确执行交易,不会因为现场有其他卡而造成数据损坏。
级联式唯一标识符(UID)
防干扰功能基于各IC独特的IC序列号(称为唯一识别符,UID)。MF0ICU1的UID由7字节组成,支持ISO/IEC 14443-3 cascade level 2标准。
安全
■ 每个器件的7字节UID符合ISO/IEC 14443-3标准
■ 32位用户可定义一次性可编程(OTP)区
■ 具有每页现场可编程只读锁定功能
交付形式
MF0ICU1提供封装形式产品或晶圆形式产品。更多信息请参见交付类型描述。
Ultralight卡规格:
芯片:Ultralight/Ultralight C
尺寸:85*5*54*0.84mm
封装材料:PVC、ABS、PET、PETG
可选工艺:金底、银底、烫金、烫银、平码、凸码、激光码、印UV、四色印刷等。
特性和优势
MIFARE RF接口(ISO/IEC 14443 A)
■ 非接触式数据传输和电源(无需电池)
■ 工作距离:最远100 mm(取决于天线几何尺寸)
■ 工作频率:13.56 MHz
■ 数据传输:106 kb/s
■ 数据完整性:16位CRC、奇偶校验、位编码、位计数
■ 防干扰
■ 7字节序列号,符合ISO/IEC 14443-3 cascade level 2标准
■ 典型票证交易时间:< 35 ms
■ 快速计数器交易时间:< 10 ms
EEPROM
■ 512位、1536位,以16页、48页,每页4字节进行组织
■ 具有每页现场可编程只读锁定功能
■ 32位用户可定义一次性可编程(OTP)区
■ 384位、1152位用户读/写区(12页、36页)
■ 数据保存期为5年
■ 写入操作耐受程度为10000个周期
主要应用
■ 公共交通中的专用票证
■ 活动票证中的专用票证
芯片卡识别:
1、通过系统和读卡器说明书或者向系统和读卡器供应商了解适配芯片型号;
2、我们免费寄样给客户测试芯片型号;
3、客户寄样给我们,我们免费帮客户测试芯片型号。
